BRAVOLL® PTH - EX
BESCHREIBUNG

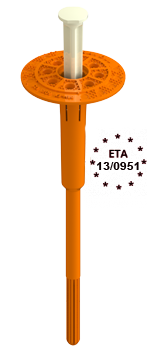

Der Schlag-Tellerdübel mit einem Stahldorn zur mechanischen Befestigung von Hart-Dämm-Polystyrolplatten (EPS) und Mineralwolleplatten (MW) in Dämmsystemen (ETICS).
GEEIGNET FÜR
| A | B | C | D |
 |
 |
 |
 |
| Beton |
Vollziegel- |
Lochziegel- mauerwerk |
Leichtbeton |
VORTEILE
- Minimale Verankerungstiefe - schnelles Bohren
- Spezielle Verformungszone für einfache Montage
- Optimierte Einschränkung der Wärmeübertragung durch den Dübel
- Hohe Lastenaufnahme - Günstiger Dübelverbrauch
- Einfache und schnelle Montage
- Flexible Verbindung des Dübeltellers mit Spachtelkitt
- Auch für dickere Dämmplatten geeignet
- Der vormontierte Dübel

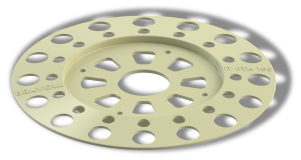

- Möglichkeit zur Kombination mit Zusatztellern BRAVOLL ITPTH
TECHNISCHE DATEN
- Europäische technische Zulassung: ETA 13/0951
- Technische Vorschrift: ETAG014
- Nutzkategorie laut ETAG014: A, B, C, D
- Dübeldurchmesser: 8 mm
- Tellerdurchmesser: 60 mm
- Bohrdurchmesser: 8 mm
- Minimale Verankerungstiefe: 25 mm
- Minimale Bohrtiefe: + 10 - 15 mm
- Punktelement der Wärmeübertragung χ: 0,001 W/K
- Tellerlastenaufnahme: 1,4 Kn
- Tellersteifigkeit: 0,6 kN/mm
TECHNISCHE PARAMETER
|
Material kategorie |
|
Beschreibung |
Charakteristiche lastenaufnahme Nrk (kN) |
|
A |
|
Beton C12/15 |
0.9 |
|
A |
Beton C16/20 – C50/60 |
1,2 |
|
|
B |
|
Vollziegel |
0.9 |
|
B |
Kalksandsteine |
0.9 |
|
|
B |
Hohlblocksteine |
0.75 |
|
|
C |
|
Lochziegel |
0.6 |
|
C |
Lochziegel laut ÖNORM B6124 |
0.75 |
|
|
D |
|
Leichtbeton |
0.6 |
|
Randabstand Cmin (mm) |
100 |
||
|
Achsenabstand Smin (mm) |
100 |
||
|
Minimale Grundmaterialdicke h (mm) |
100 |
||
MAßREIHE
|
Typ BRAVOLL® |
Kode |
Gesamtlänge mm/strong> |
Stück im Karton |
Stücke auf einer Palette |
| PTH-EX 135 |
12011 |
135 |
20 |
7 200 |
|
PTH-EX 155 |
12012 |
155 |
100 |
7 200 |
|
PTH-EX 175 |
12013 |
175 |
100 |
4 200 |
|
PTH-EX 195 |
12014 |
195 |
100 |
4 200 |
|
PTH-EX 215 |
12015 |
215 |
100 |
4 200 |
|
PTH-EX 235 |
12016 |
235 |
100 |
3 600 |
|
PTH-EX 255 |
12017 | 255 | 100 | 3600 |
|
PTH-EX 275 |
12018 | 275 | 100 | 3600 |
| PTH-EX 295 |
12019 |
295 | 100 | 3600 |
| PTH-EX 315 |
12020 |
315 | 100 | 3600 |
AUSWAHL VON MAßEN DER DÄMMSTÄRKE UND -GRUNDES
|
Typ BRAVOLL® |
Gesamtlänge La (mm) |
Max. Dämmstoffdicke hd (mm) |
Max. Dämmstoffdicke hd (mm) |
|
| Neubau1) | Umbau2) | |||
|
Materialkategorie |
A,B,C,D |
|||
|
PTH-EX 135 |
135 |
100 |
80 |
|
|
PTH-EX 155 |
155 |
120 |
100 |
|
|
PTH-EX175 |
175 |
140 |
120 |
|
|
PTH-EX195 |
195 |
160 |
140 |
|
|
PTH-EX 215 |
215 |
180 |
160 |
|
|
PTH-EX 235 |
235 |
200 |
180 |
|
|
PTH-EX 255 |
255 | 220 | 200 | |
|
PTH-EX 275 |
275 | 240 | 220 | |
|
PTH-EX 295 |
295 | 260 | 240 | |
|
PTH-EX 315 |
315 | 280 | 260 | |
1) bei Verankerungstiefe von 25 mm und 10 mm des Klebekittes (a2)
2) bei Verankerungstiefe von 25 mm, 20 mm des alten Putzes (a1) und 10 mm des Klebekittes (a2),
