BRAVOLL® TIT 60/5-20
BESCHREIBUNG

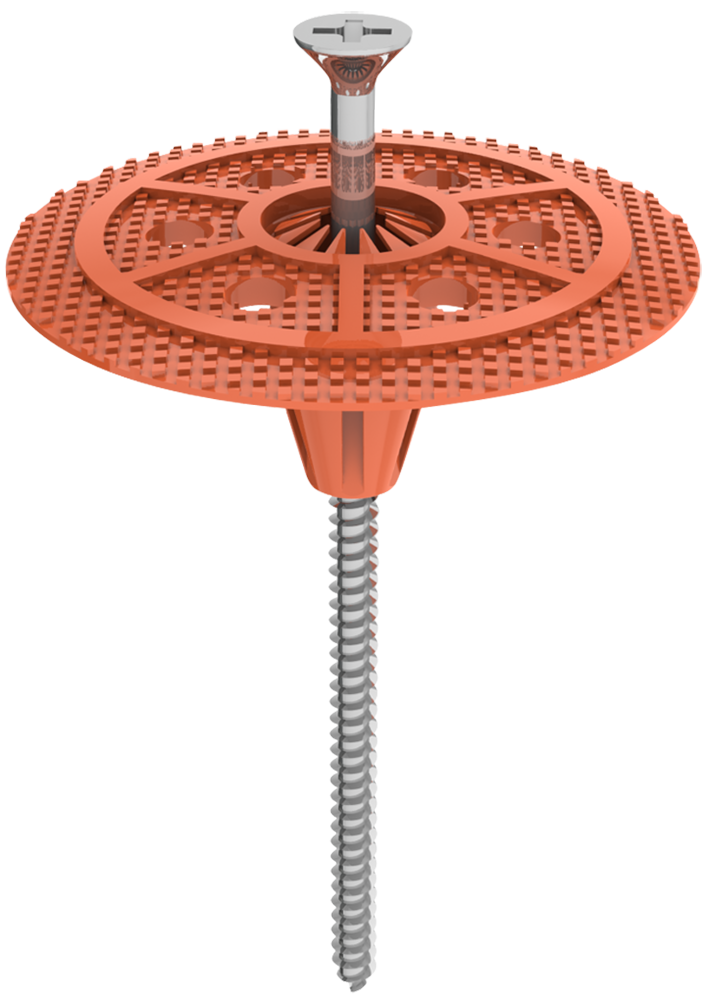

Der Kunststoffdübel mit einem Dämmlufthohlraum für Unterbrechung der Wärmebrücke wird für mechanische Befestigung von Hart-Dämm-Polystyrolplatten (EPS) und Mineralwolleplatten (MW) in Dämmsystemen (ETICS) angewendet.
Er wird in der Kombination mit selbst schneidenden Schrauben mit Kegelsenkkopf TORX-Sternchen angewendet.
Die Schraube hat hohe Korrosionsbeständigkeit (15 Kesternichzyklen).
GEEIGNET FÜR
Holz und Stahlblech (bis zu einer Dicke von 2 x 1.25 mm)
VORTEILE
- Schrauben EURO VR15 und TS15 erlauben eine direkte Montage ohne Vorbohren in die meisten Grundmaterialien
- Einfache und schnelle Montage
- Einschränkung der Wärmebrücke
- Zuverlässige Verbindung des Dübeltellers mit Spachtelkitt
TECHNISCHE DATEN
- TZUS Zertifikat: 090-030656
- Grundmaterialien für Schrauben EURO TS15: Holz, Holzspannplatten, Stahlblech bis zu einer Dicke von 0,88 mm
- Grundmaterialien für Schrauben EURO VR15: Holz, Holzspannplatten, Stahlblech bis zu einer Dicke von 2 x 1,25 mm
- Schraubedurchmesser: 4,8 mm
- Tellerdurchmesser: 60 mm
- Minimale Verankerungstiefe: 20-40 mm
- Tellerlastenaufnahme: 1,18 kN
- Tellersteifigkeit: 0,3 kN/mm
MAßREIHE
Type BRAVOLL® |
Kode |
Tellerdurchmesser dp mm |
Stück im Karton |
Stücke auf einer Palette |
TIT 60/5-20 |
11626 |
60 |
400 |
33,600 |
AUSWAHL VON MAßEN DER DÄMMSTÄRKE UND -GRUNDES
TS15 | Kode | Schraubelänge (mm) | Dübellange La (mm) | Embedment Hnom (mm) | Dämmstoffdicke hd (mm) | Stück im Karton |
4.8x60 |
48060 | 60 | 70 | 20-40 | 30-50 | 200 |
4.8x80 |
48080 | 80 | 90 | 20-40 | 50-70 | 200 |
4.8x100 |
48100 | 100 | 110 | 20-40 | 70-90 | 200 |
4.8x120 |
48120 | 120 | 130 | 20-40 | 90-110 | 200 |
4.8x140 |
48140 | 140 | 150 | 20-40 | 110-130 | 200 |
4.8x160 |
48160 | 160 | 170 | 20-40 | 130-150 | 500 |
4.8x180 |
48180 | 180 | 190 | 20-40 | 150-170 | 500 |
4.8x200 |
48200 | 200 | 210 | 20-40 | 170-190 | 500 |
VR15 |
Kode | Schraubelänge (mm) | Dübellange La (mm) | Embedment Hnom (mm) | Dämmstoffdicke hd (mm) | Stück im Karton |
4.8x60 |
49060 | 60 | 70 | 20-40 | 30-50 | 1000 |
4.8x80 |
49080 | 80 | 90 | 20-40 | 50-70 | 1000 |
4.8x100 |
49100 | 100 | 110 | 20-40 | 70-90 | 500 |
4.8x120 |
49120 | 120 | 130 | 20-40 | 90-110 | 500 |
4.8x140 |
49140 | 140 | 150 | 20-40 | 110-130 | 500 |
