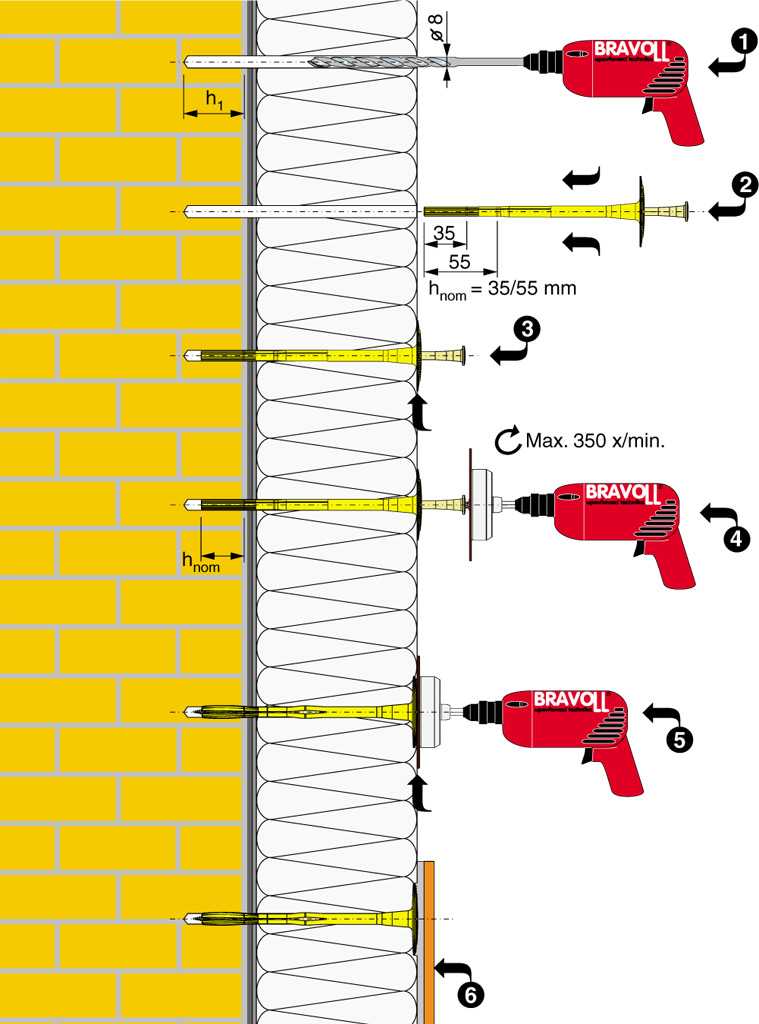

OBERFLÄCHENMONTAGE PTH-SX
- In das vorgebohrte Bohrloch wird der Tellerdübel so eingeschoben, dass der Dübelteller auf den Dämmstoff aufsitzt. Im Bedarfsfall wird der Dübel mit leichtem Druck mit Hilfe eines Akku-Schraubers über die vormontierte Schraube auf die Dämmstoffoberfläche gedrückt.
- Wenn der Widerstand bei Einbettung des Dübels zu groß ist, dann ist der Bohrer wahrscheinlich übermäßig verschlissen (Der Durchmesser des gebohrten Bohrloches ist klein oder Staub aus Bohren bleibt im Bohrloch). Es ist erforderlich, den Bohrer auszutauschen oder restlichen Staub von dem Bohrloch besser zu entfernen. In den Lochziegel und Porenboten grundsätzlich ohne Schlagwirkung bohren (am besten mit einem speziellen Bohrer für das Lochmauerwerk).
- Die Montage wird mit einer Vorrichtung BRAVOLL MPS vorgenommen, die auf einen Akku-Schrauber mit elektronischer Drehzahlregelung aufgesetzt wird (maximale Drehzahl 350 Drehung/Min). (Es ist auch möglich den Aufsatzstück Bit TORX®T30 anzuwenden.) Die Spreizschraube wird unter der geringer Schlagwirkung über den Schrauber und die Montagevorrichtung BRAVOLL MPS (gegebenenfalls Aufsatzstück Bit) so eingeschraubt, dass der Anschlagteil der Montagevorrichtung BRAVOLL MPS auf die Ebene der Dämmstoffoberfläche aufsitzt, resp. dass die Telleroberfläche des Dübels in einer Ebene mit der Oberfläche des Dämmstoffes ist oder 0 - 2 mm in den Dämmstoff eingesenkt ist. Innerhalb von 6 Wochen ist es notwendig, den Dübel mit weiteren Komponenten ETICS abzudecken (vor UV-Licht zu schützen). Beim Ausgleich von Unebenheiten des Verankerungsgrundes ist die minimale Verankerungstiefe des Dübels stets einzuhalten. Die Montage darf bei Temperaturen über + 0° C erfolgen.

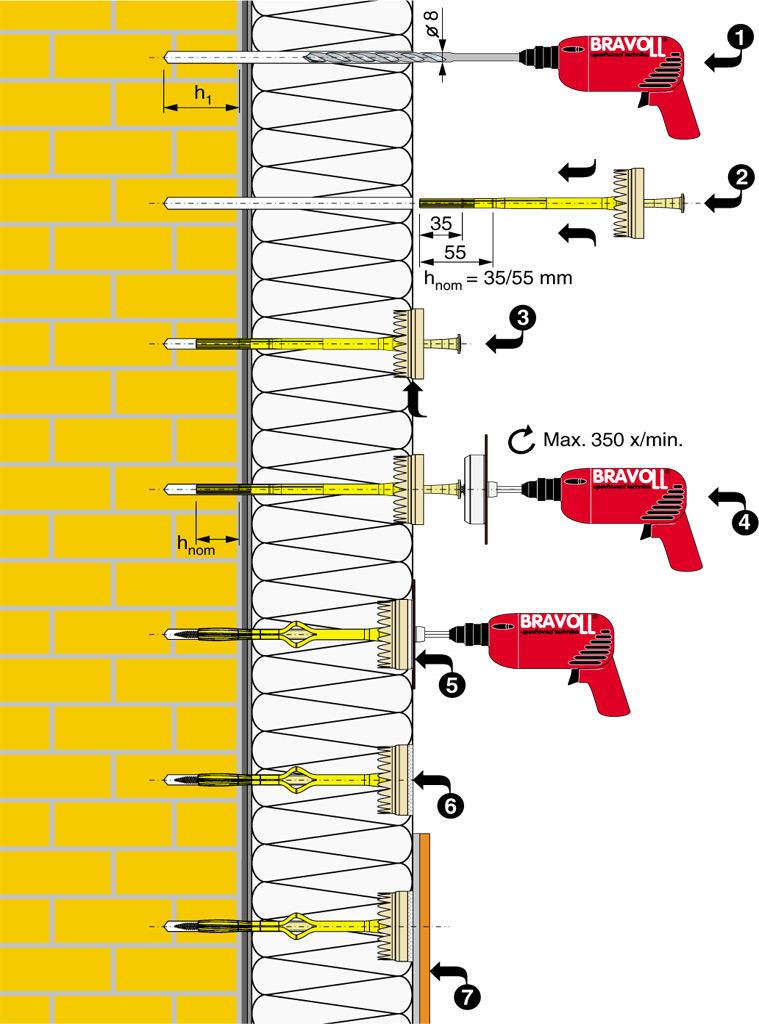

COVERSENKMONTAGE PTH-SX
- Auf den Schaft des Tellerdübels wird die Versenkvorrichtung BRAVOLL ZP so aufgeschoben, dass der Dübelteller mit dem Boden der Versenkvorrichtung bündig abschließt. In das vorgebohrte Bohrloch wird der Tellerdübel gesetzt, bestückt mit der Versenkvorrichtung BRAVOLL ZP. Mit leichtem Druck wird die ganze Länge der Verzahnung der Versenkvorrichtung BRAVOLL ZP in den Dämmstoff gedrückt. Wenn der Widerstand bei Einbettung des Dübels zu groß ist, dann ist der Bohrer wahrscheinlich übermäßig verschlissen (Der Durchmesser des gebohrten Bohrloches ist klein oder Staub aus Bohren bleibt im Bohrloch). Es ist erforderlich, den Bohrer auszutauschen oder restlichen Staub von dem Bohrloch besser zu entfernen. In den Lochziegel und Porenboten grundsätzlich ohne Schlagwirkung bohren (am besten mit einem speziellen Bohrer für das Lochmauerwerk).
- Die Montage wird mit einer Vorrichtung BRAVOLL MPS vorgenommen, die auf einen Akku-Schrauber mit elektronischer Drehzahlregelung aufgesetzt wird (maximale Drehzahl 350 Drehung/Min). Die Spreizschraube wird unter der geringen Schlagwirkung über den Schrauber und die Montagevorrichtung BRAVOLL MPS so eingeschraubt, dass der Anschlagteil der Montagevorrichtung BRAVOLL MPS auf die Ebene der Dämmstoffoberfläche aufsitzt.In das entstandene Bohrloch im Dämmstoff wird der Stopfen BRAVOLL IZ eingelegt, der anschließend mit geeignetem Werkzeug mit der Dämmstoffoberfläche abgeflacht wird. Beim Ausgleich von Unebenheiten des Verankerungsgrundes ist die minimale Verankerungstiefe des Dübels stets einzuhalten. Die Montage darf bei Temperaturen über + 0° C erfolgen.
