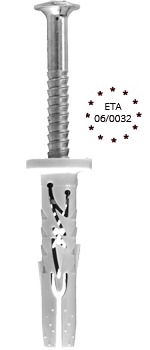

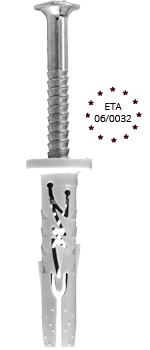

BRAVOLL^® HIT M

BESCHREIBUNG

Das vormontierte Befestigungselement für die Durchsteckmontage zur Befestigung von Sockelleisten und leichten nichtragenden Metallprofilen, die in Dämmsystemen (ETICS) angewendet werden.

Der Dübel setzt sich aus einem Kunststoff-Dübelschaft mit geradem Kragen und verzinkter Holzschraube. Die Schlagholzschraube ist für den Fall einer eventuellen Demontage mit einer gekreuzten Nute Pz2 bestückt.

GEEIGNET FÜR

A	B	C

Beton	Vollziegel- mauerwerk	Lochziegel- mauerwerk

VORTEILE

Der Dübel mit ETA Freigabe
Kurzer und effektiver Spreizbereich
Einfache und schnelle Oberflächenmontage
Expansion durch Einschlagen oder Schrauben
Bündiges Sitzen durch einen flachen Kragen
Hergestellt aus speziellem schockfestem Polyamid
Der Schraubnagel erlaubt die Dübeldemontage
Der M-förmige Spalt verbessert Expansion in allen Materialien

TECHNISCHE DATEN

Europäische technische Zulassung: ETA 06/0032
Technische Vorschrift: ETAG014, Nutzkategorie laut ETAG014: A, B, C
Dübeldurchmesser: 5, 6, 8 mm
Minimale Verankerungstiefe: 20-30 mm

MAßREIHE

Typ BRAVOLL^®	Code	Bohrer-durchmesser D₀ (mm)	Gesamtlänge L (mm)	Min. Verankerung-tiefe H_nom (mm)	Min. Bohr-tiefe h₀ (mm)	Dicke des zu befestigenden Materials t_fix (mm)	Stücke im Paket
HIT M 5 x 27 (P)	050116	5	27	20	40	5	200
HIT M 5 x 37 (P)	050117	5	37	20	40	15	200
HIT M 6 x 32 (P)	050118	6	32	25	40	5	200
HIT M 6 x 39 (P)	050119	6	39	25	40	12	100
HIT M 6 x 52 (P)	050121	6	52	25	40	25	100
HIT M 6 x 67 (P)	050122	6	67	25	50	40	100
HIT M 8 x 42 (P)	050123	8	42	30	50	10	100
HIT M 8 x 62 (P	050124	8	62	30	50	30	100
HIT M 8 x 92 (P)	050125	8	92	30	50	60	100
HIT M 8 x 112 (P)	050126	8	112	30	50	80	100
HIT M 8 x 132 (P)	050127	8	132	30	50	100	100
